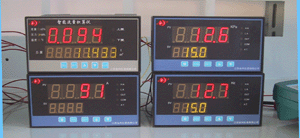

JK-908系列智能流量積算儀 |
|
與各類傳感器、變送器配合使用，可對溫度、壓力、液位、流量、重量等工業過程參數進行測 |
|
量、顯示、報警控制、變送輸出、數據采集和通訊。 |
 |
|
●功能特點 |
|
全范圍自動溫度、壓力補償運算，補償方式任意設定 |
|
線性積算、開方積算任意設定 |
|
瞬時流量、累積流量、溫度壓力多種參數顯示 |
|
小信號切除功能，切除范圍0-5%可選 |
|
累積流量值可通過面板按鍵清零，清零操作可鎖 |
|
掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后****保持 |
|
******的模塊結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便 |
|
●技術指標 |
|
基本誤差：0.5%FS或0.2%FS±1個字 |
|
分 辨 率：1/20000、14位A/D轉換器 |
|
顯示方式；雙排同時顯示，上排四位數三管顯示瞬時流量，下排八位數碼管顯示累積流量 |
|
采樣周期：0.2秒 |
|
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量AC220V/3A或AC220V/1A。 |
|
變送輸出：4-20mA、0-10mA、1-5V、0-5V |
|
精 度：±0.1%FS，12位D/A |
|
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem 波特率——300～ |
|
9600bps內部自由設定。 |
|
饋電輸出：DC24V/50mA |
|
電源：開關電源85——265VAC 功耗4W以下 |
|
●選型表 |
|
型 譜 |
說 明 |
|
JK-908 |
|
智能流量積算儀 |
|
外形尺寸 |
A |
|
橫式160×80×125mm |
|
A/S |
|
豎式80×160×125mm |
|
B |
|
|
方式96×96×110mm |
|
報警輸出 |
B0 |
|
B0無報警輸出，可省略 |
|
B1 |
|
瞬時流量上限報警 |
|
B2 |
|
瞬時流量下限報警 |
|
B3 |
|
瞬時流量上下限報警 |
|
B4 |
|
累積流量上限報警 |
|
B5 |
|
累積流量下限報警 |
|
B6 |
|
累積流量上下限報警 |
|
變送輸出 |
X1 |
|
4-20mA輸出 |
|
X2 |
|
0-10mA輸出 |
|
X3 |
|
1-5V輸出 |
|
X4 |
|
0-5V輸出 |
|
通訊輸出 |
P |
|
微型打印機 |
|
R |
|
串行通訊RS232 |
|
S |
|
串行通訊RS485 |
|
饋電輸出 |
|
|
無饋電輸出 |
|
V12 |
|
帶DC12V饋電輸出 |
|
V24 |
|
帶DC24V饋電輸出 |
|
供電電源 |
|
|
220VAC供電 |
|
W |
|
DC24V供電 |
|
流量輸入信號 |
L1 |
|
電流：4-20mA、0-10mA、0-20mA |
|
L2 |
|
電壓：1-5V、0-5V |
|
L3 |
|
脈沖頻率：0-10KHZ |
|
溫度輸入信號 |
W1 |
|
電流：4-20mA、0-10mA、0-20mA |
|
W2 |
|
電壓：1-5V、0-5V |
|
W3 |
|
熱電阻：Pt100 |
|
W4 |
|
熱電偶：K、T、E |
|
壓力輸入信號 |
Y1 |
電流：4-20mA、0-10mA、0-20mA |
|
Y2 |
電壓：1-5V、0-5V |
|
