現(xiàn)在的樓房大多都是采用混凝土灌注而成的，雖然混凝土地面穩(wěn)固堅硬，但是也難免會產生裂縫，那么混凝土地面都會有哪些常見裂縫呢？[敏感詞]裝修之家網(wǎng)小編將帶來混凝土地面常見裂縫、預防措施及處理方法。

現(xiàn)在的樓房大多都是采用混凝土灌注而成的，雖然混凝土地面穩(wěn)固堅硬，但是也難免會產生裂縫，那么混凝土地面都會有哪些常見裂縫呢？[敏感詞]裝修之家裝修網(wǎng)小編將帶來混凝土地面常見裂縫、預防措施及處理方法。

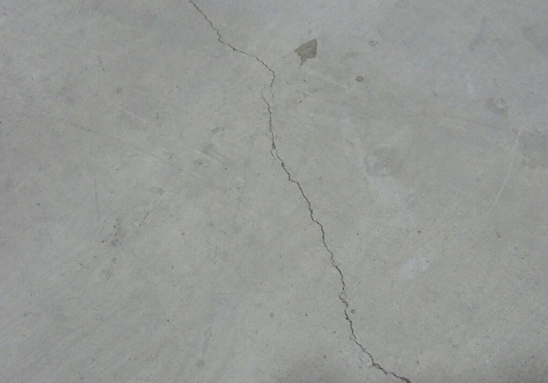

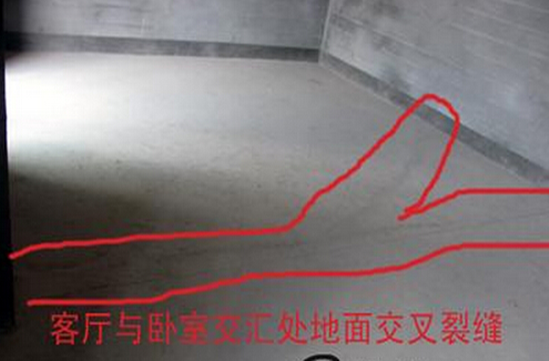

混凝土地面常見裂縫及預防：

1、干縮裂縫及預防

干縮裂縫多出現(xiàn)在混凝土養(yǎng)護結束后的一段時間或是混凝土澆筑完畢后的一周左右。水泥漿中水分的蒸發(fā)會產生干縮，且這種收縮是不可逆的。干縮裂縫的產生主要是由于混凝土內外水分蒸發(fā)程度不同而導致變形不同的結果：混凝土受外部條件的影響，表面水分損失過快，變形較大，內部濕度變化較小變形較小，較大的表面干縮變形受到混凝土內部約束，產生較大拉應力而產生裂縫。相對濕度越低，水泥漿體干縮越大，干縮裂縫越易產生。干縮裂縫多為表面性的平行線狀或網(wǎng)狀淺細裂縫，寬度多在0.05~0.2mm之間，大體積混凝土中平面部位多見，較薄的梁板中多沿其短向分布。干縮裂縫通常會影響混凝土的抗?jié)B性，引起鋼筋的銹蝕影響混凝土的耐久性，在水壓力的作用下會產生水力劈裂影響混凝土的承載力等等。混凝土干縮主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性質和用量、外加劑的用量等有關。

主要預防措施：一是選用收縮量較小的水泥，一般采用中低熱水泥和粉煤灰水泥，降低水泥的用量。二是混凝土的干縮受水灰比的影響較大，水灰比越大,干縮越大，因此在混凝土配合比設計中應盡量控制好水灰比的選用，同時摻加合適的減水劑。三是嚴格控制混凝土攪拌和施工中的配合比，混凝土的用水量[敏感詞]不能大于配合比設計所給定的用水量。

2、塑性收縮裂縫及預防

塑性收縮是指混凝土在凝結之前，表面因失水較快而產生的收縮。塑性收縮裂縫一般在干熱或大風天氣出現(xiàn)，裂縫多呈中間寬、兩端細且長短不一，互不連貫狀態(tài)。較短的裂縫一般長20~30cm，較長的裂縫可達2~3m，寬1~5mm。其產生的主要原因為：混凝土在終凝前幾乎沒有強度或強度很小，或者混凝土剛剛終凝而強度很小時，受高溫或較大風力的影響，混凝土表面失水過快，造成毛細管中產生較大的負壓而使混凝土體積急劇收縮，而此時混凝土的強度又無法抵抗其本身收縮，因此產生龜裂。影響混凝土塑性收縮開裂的主要因素有水灰比、混凝土的凝結時間、環(huán)境溫度、風速、相對濕度等等。

主要預防措施：一是選用干縮值較小早期強度較高的硅酸鹽或普通硅酸鹽水泥。二是嚴格控制水灰比，摻加高效減水劑來增加混凝土的坍落度和和易性，減少水泥及水的用量。三是澆筑混凝土之前，將基層和模板澆水均勻濕透。四是在高溫和大風天氣要設置遮陽和擋風設施。

3、沉陷裂縫及預防

沉陷裂縫的產生是由于結構地基土質不勻、松軟，或回填土不實或浸水而造成不均勻沉降所致；或者因為模板剛度不足，模板支撐間距過大或支撐底部松動等導致，特別是在冬季，模板支撐在凍土上，凍土化凍后產生不均勻沉降，致使混凝土結構產生裂縫。此類裂縫多為深進或貫穿性裂縫，其走向與沉陷情況有關，一般沿與地面垂直或呈30°~45°角方向發(fā)展，較大的沉陷裂縫，往往有一定的錯位，裂縫寬度往往與沉降量成正比關系。裂縫寬度受溫度變化的影響較小。地基變形穩(wěn)定之后，沉陷裂縫也基本趨于穩(wěn)定。

主要預防措施：一是對松軟土、填土地基在上部結構施工前應進行必要的夯實和加固。二是保證模板有足夠的強度和剛度，且支撐牢固，并使地基受力均勻。三是防止混凝土澆灌過程中地基被水浸泡。四是模板拆除的時間不能太早，且要注意拆模的先后次序。五是在凍土上搭設模板時要注意采取一定的預防措施。

4、溫度裂縫及預防

溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區(qū)的混凝土結構中?；炷翝仓?/span>,在硬化過程中,水泥水化產生大量的水化熱，（當水泥用量在350～550 kg/m3，每立方米混凝土將釋放出17500～27500kJ的熱量，從而使混凝土內部溫度升達70℃左右甚至更高）。由于混凝土的體積較大，大量的水化熱聚積在混凝土內部而不易散發(fā)，導致內部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內外的較大溫差，較大的溫差造成內部與外部熱脹冷縮的程度不同，使混凝土表面產生一定的拉應力（實踐證明當混凝土本身溫差達到25℃~26℃時，混凝土內便會產生大致在10MPa左右的拉應力）。當拉應力超過混凝土的抗拉強度極限時，混凝土表面就會產生裂縫，這種裂縫多發(fā)生在混凝土施工中后期。在混凝土的施工中當溫差變化較大，或者是混凝土受到寒潮的襲擊等，會導致混凝土表面溫度急劇下降，而產生收縮，表面收縮的混凝土受內部混凝土的約束，將產生很大的拉應力而產生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內產生。溫度裂縫的走向通常無一定規(guī)律，大面積結構裂縫常縱橫交錯；梁板類長度尺寸較大的結構，裂縫多平行于短邊；深入和貫穿性的溫度裂縫一般與短邊方向平行或接近平行，裂縫沿著長邊分段出現(xiàn)，中間較密。裂縫寬度大小不一，受溫度變化影響較為明顯，冬季較寬，夏季較窄。高溫膨脹引起的混凝土溫度裂縫是通常中間粗兩端細，而冷縮裂縫的粗細變化不太明顯。此種裂縫的出現(xiàn)會引起鋼筋的銹蝕，混凝土的碳化，降低混凝土的抗凍融、抗疲勞及抗?jié)B能力等。

主要預防措施：一是盡量選用低熱或中熱水泥，如礦渣水泥、粉煤灰水泥等。二是減少水泥用量,將水泥用量盡量控制在450kg/m3以下。三是降低水灰比，一般混凝土的水灰比控制在0.6以下。四是改善骨料級配，摻加粉煤灰或高效減水劑等來減少水泥用量,降低水化熱。五是改善混凝土的攪拌加工工藝，在傳統(tǒng)的三冷技術的基礎上采用二次風冷新工藝，降低混凝土的澆筑溫度。六是在混凝土中摻加一定量的具有減水、增塑、緩凝等作用的外加劑，改善混凝土拌合物的流動性、保水性，降低水化熱，推遲熱峰的出現(xiàn)時間。七是高溫季節(jié)澆筑時可以采用搭設遮陽板等輔助措施控制混凝土的溫升，降低澆筑混凝土的溫度。八是大體積混凝土的溫度應力與結構尺寸相關，混凝土結構尺寸越大，溫度應力越大，因此要合理安排施工工序，分層、分塊澆筑，以利于散熱，減小約束。九是在大體積混凝土內部設置冷卻管道，通冷水或者冷氣冷卻，減小混凝土的內外溫差。

5、化學反應引起的裂縫及預防

堿骨料反應裂縫和鋼筋銹蝕引起的裂縫是鋼筋混凝土結構中常見的由于化學反應而引起的裂縫?；炷涟韬秃髸a生一些堿性離子，這些離子與某些活性骨料產生化學反應并吸收周圍環(huán)境中的水而體積增大，造成混凝土酥松、膨脹開裂。這種裂縫一般出現(xiàn)中混凝土結構使用期間，一旦出現(xiàn)很難補救，因此應在施工中采取有效措施進行預防。

主要的預防措施：一是選用堿活性小的砂石骨料。二是選用低堿水泥和低堿或無堿的外加劑。三是選用合適的摻和料抑制堿骨料反應。 由于混凝土澆筑、振搗不良或者是鋼筋保護層較薄，有害物質進入混凝土使鋼筋產生銹蝕，銹蝕的鋼筋體積膨脹，導致混凝土脹裂，此種類型的裂縫多為縱向裂縫，沿鋼筋的位置出現(xiàn)。通常的預防措施有：一是保證鋼筋保護層的厚度。二是混凝土級配要良好。三是混凝土澆注要振搗密實。四是鋼筋表層涂刷防腐涂料。

裂縫處理方法：

裂縫的出現(xiàn)不但會影響結構的整體性和剛度，還會引起鋼筋的銹蝕、加速混凝土的碳化、降低混凝土的耐久性和抗疲勞、抗?jié)B能力。因此根據(jù)裂縫的性質和具體情況我們要區(qū)別對待、及時處理，以保證建筑物的安全使用。

混凝土裂縫的修補措施主要有以下一些方法：表面修補法，灌漿、嵌逢封堵法，結構加固法，混凝土置換法，電化學防護法以及仿生自愈合法。

1、表面修補法

表面修補法是一種簡單、常見的修補方法，它主要適用于穩(wěn)定和對結構承載能力沒有影響的表面裂縫以及深進裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環(huán)氧膠泥或在混凝土表面涂刷油漆、瀝青等防腐材料，在防護的同時為了防止混凝土受各種作用的影響繼續(xù)開裂，通?？梢圆捎迷诹芽p的表面粘貼玻璃纖維布等措施。

2、灌漿、嵌逢封堵法

灌漿法主要適用于對結構整體性有影響或有防滲要求的混凝土裂縫的修補，它是利用壓力設備將膠結材料壓入混凝土的裂縫中，膠結材料硬化后與混凝土形成一個整體，從而起到封堵加固的目的。常用的膠結材料有水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚氨酯等化學材料。

嵌縫法是裂縫封堵中常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。

3、結構加固法

當裂縫影響到混凝土結構的性能時，就要考慮采取加固法對混凝土結構進行處理。結構加固中常用的主要有以下幾種方法：加大混凝土結構的截面面積，在構件的角部外包型鋼、采用預應力法加固、粘貼鋼板加固、增設支點加固以及噴射混凝土補強加固。

4、混凝土置換法

混凝土置換法是處理嚴重損壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。

5、電化學防護法

電化學防腐是利用施加電場在介質中的電化學作用，改變混凝土或鋼筋混凝土所處的環(huán)境狀態(tài)，鈍化鋼筋，以達到防腐的目的。陰極防護法、氯鹽提取法、堿性復原法是化學防護法中常用而有效的三種方法。這種方法的優(yōu)點是防護方法受環(huán)境因素的影響較小，適用鋼筋、混凝土的長期防腐，既可用于已裂結構也可用于新建結構。

6、仿生自愈合法

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創(chuàng)傷部位自動分泌某種物質，而使創(chuàng)傷部位得到愈合的機能，在混凝土的傳統(tǒng)組分中加入某些特殊組分(如含粘結劑的液芯纖維或膠囊)，在混凝土內部形成智能型仿生自愈合神經網(wǎng)絡系統(tǒng)，當混凝土出現(xiàn)裂縫時分泌出部分液芯纖維可使裂縫重新愈合。
